Control de la corrosión en materiales metálicos utilizando la técnica de protección catódica

La técnica de protección catódica se utiliza para controlar la corrosión de estructuras metálicas subterráneas y submarinas, como las tuberías de petróleo y gas, las líneas de servicios públicos y los cimientos estructurales.

Actualmente, la protección catódica es ampliamente aplicada en la protección de plataformas de perforación de petróleo, muelles, barcos, submarinos, tubos intercambiadores de calor, puentes y cubiertas, y diferentes medios de transporte (aéreo, vial, marítimo)

El diseño de sistemas de protección catódica es muy complejo, sin embargo está basado en un principio electroquímico simple, de modo que la corriente fluye entre los ánodos y cátodos de acción local, debido a la diferencia de potencial entre ellos ocasionando que los electrones liberados en una reacción anódica sean consumidos en una reacción catódica, entonces si se suministra mayor cantidad de electrones por la aplicación de corriente directa, el potencial catódico se desplaza hacia el potencial anódico, y la reacción catódica incrementaría, mientras que la reacción anódica decrecería minimizando o eliminando la corrosión por la disminución o eliminación de la diferencia de potencial, justo cuando el valor del potencial catódico iguala el valor del potencial anódico.

Para tener éxito al controlar la corrosión, se debe demostrar la efectividad de la protección catódica con ánodos de sacrificio mediante la determinación del potencial de la estructura.

Es indispensable evaluar la efectividad de la protección catódica aplicada, comparando los potenciales obtenidos con el potencial de protección del electrodo de trabajo.

Finalmente, se debe hacer un análisis del fenómeno que ocurre en los ánodos de sacrificio de cada experimento.

Los materiales requeridos para aplicar la protección catódica en un laboratorio son los siguientes:

a) Caja metálica (60 cm × 55 cm × 35 cm).
b) Potenciómetro.
c) Cuatro electrodos de magnesio.
d) Solución de NaCl 1 N: 58.5 g de NaCl por cada 1000 mL de agua.
e) Electrodo de referencia Calomel.
f) Bafle de madera.

Para desarrollar el experimento se debe realizar un procedimiento adecuado. Primero se debe pulir la caja metálica con material de desbaste. Luego, se deposita la solución de NaCl 1 N (Normal) en la caja metálica. Posteriormente, se mide el potencial en varios puntos de las aristas o caras de la caja metálica, se utiliza un electrodo de referencia y se comparan las diferencias de potencial. El electrodo de referencia se debe ubicar en una esquina de la caja, posteriormente se miden los potenciales 2 veces en las esquinas.


Se debe ubicar un bafle transversal de la caja y medir nuevamente los potenciales. Una vez hecho esto, se retiran los electrodos de magnesios y se miden los potenciales. Finalmente se hace un análisis detallado de los resultados obtenidos.

Resultados


ánodos ubicados en las esquinas del tanque metálico
Fig. 1. Ánodos de sacrificio de magnesio que son ubicados en las esquinas del tanque metálico.

potencial en puntos predeterminados sujetos con barras de madera
Fig. 3. Medición del potencial en los puntos predeterminados, con ánodos de sacrificio instalados y sujetos con barras de madera.

Capacidad del tanque

Largo 60 cm, ancho 55 cm y alto 35.2 cm, entonces tiene un volumen de
V= 60 × 55 ×35.2 = 116160 cm3.

Cantidad de sal para una solución de NaCl 1 N:

Si 58.5 g NaCl se requieren para 1 L de solución, entonces para 116 L se necesitan: X= (58.5 g de NaCl × 116 L)/ 1 L= 6786 g de NaCl, es decir 13 libras de sal aproximadamente.

voltajes sin ánodos y con ánodos

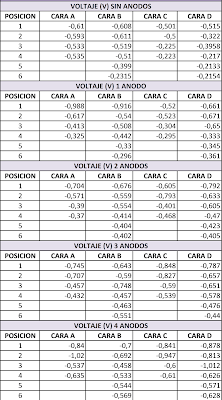

Fig. 4. Tablas de voltajes

El bafle es la placa utilizada para dirigir o controlar el movimiento de un fluido dentro de un área confinada, también se conoce como deflector. Su efecto es actuar como una resistencia, que afecta el paso de la corriente presente en electrolito y afecta el sistema.

Se acepta comúnmente que si el potencial del hierro ha trabajado hasta -0.85 V Vs. el electrodo Cu/CuSO4 el metal se encuentra completamente protegido. Puede justificarse este valor teóricamente.

corrosión en función de su potencial
Fig. 5. Diagrama de Pourbaix del hierro frente a la corrosión en función de su potencial respecto al electrodo normal de hidrógeno, Cu/CuSO4, Ag/AgCl y el pH.


En el diagrama de Pourbaix el potencial del hierro corresponde a -0.85 V con un electrodo de Cu/CuSO4, por lo tanto, el acero alcanza un nivel de inmunidad contra la corrosión.

El tanque se ha protegido adecuadamente en cada uno de los experimentos.
Para un solo ánodo de sacrificio, el promedio de valores es el siguiente:

Cara A
Cara B
Cara C
Cara D
-0.586
-0.505
-0.410
-0.503


Las cuatro caras de la caja metálica no fueron protegidas catódicamente porque sus potenciales se encuentran en la zona activa o de ataque por corrosión y la cara C se encuentra bajo corrosión intensa, de modo que un solo ánodo de sacrificio no proporciona la protección catódica recomendada por la NACE.


Para dos ánodos de sacrificio, el promedio de valores es el siguiente:

Cara A
Cara B
Cara C
Cara D
-0.509
-0.502
-0.567
-0.555

Las cuatro caras del tanque metálico aún no se encuentran completamente protegidas porque se requiere de potenciales más negativos para lograr la protección catódica óptima con un potencial de -0,85 V. En este sistema se presenta mayor uniformidad en el valor de los potenciales promedios.


Para tres ánodos de sacrificio, el promedio de valores es el siguiente:

Cara A
Cara B
Cara C
Cara D
-0.585
-0.575
-0.701
-0.598

Las cuatro caras no se encuentran protegidas catódicamente por completo, pero la que más se aproxima es la cara C.


Para cuatro ánodos de sacrificio, el promedio de valores es el siguiente:

Cara A
Cara B
Cara C
Cara D
-0.758
-0.583
-0.750
-0.755

Las cuatro caras no se encuentran totalmente protegidas catódicamente, pero las más próximas al valor de -0.85 V son las caras A, C Y D respectivamente. Este es el sistema que proporcionó mayor protección catódica al tanque metálico.


Conclusiones


En la experiencia se corroboró una eliminación de las zonas anódicas por la transferencia de electrones, observando potenciales anódicos más negativos y potenciales catódicos más positivos, hasta que el potencial catódico adquirió el mismo valor que el potencial anódico.

Para el sistema compuesto por cuatro ánodos de sacrificio, hubo mayor protección catódica en la cara A, para dos y tres ánodos de sacrificio hubo mayor protección catódica en la cara C.

En ninguno de los sistemas se logró el valor de potencial sugerido por la NACE de -0.85 V, así que no hubo protección catódica completa porque para las dimensiones del tanque se requieren más ánodos de sacrificio y mayor tiempo de acción de los mismos.

El sistema de cuatro ánodos de sacrificio es el que presentó mayor protección catódica del tanque metálico frente a la corrosión, porque hubo una mejor distribución, obteniéndose así potenciales más negativos.

El experimento no fue tan eficiente y probablemente se hubiese alcanzado la protección catódica completa si se hubiera empleado el bafle de madera adecuado para el tanque metálico a proteger.

El tanque metálico no se encontraba en las mejores condiciones, debido a soldaduras deficientes y exceso de óxido en la superficie que no pudo ser removido completamente, esto también pudo influir en los valores no tan negativos de los potenciales medidos.


Bibliografía


ZAKI HMAD. Principles of corrosion engineering and corrosion control, capítulo 5. Editorial Elsevier Science and Technology Books, 2006.
